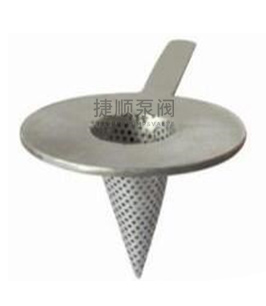

SC尖平顶锥形过滤器

永嘉县捷顺泵阀有限公司，为广大客户提供好的SC尖平顶锥形过滤器产品。我们愿以先进的设计和制造、用户至上的服务意识，为广大用户提供好的产品，满意的服务！

专业服务：

联系人：李先生
手　机： 17857238911
电　话： 0577-67338577

在线服务：

SC尖/平顶锥形过滤器产品概述：

锥形过滤器又称为临时过滤器，顾名思义其外形为椎体，属于管道粗过滤系列。其形式简单，去掉管道内介质中的杂质是设备正常工作及运转，达到稳定的工艺过程，保证设备生产。

其原理为流体进入滤筒后，其杂质被阻拦，而清洁的流体流出出口，当需要清洗时，只需卸下锥形滤筒，清洗后装入即可。

锥形过滤器特点：

主要用于管线开车之前，安装在管道两法兰之间，设备简单、可靠、方便、适用广泛。

锥形过滤器分为：

尖底锥形过滤器、平底锥形过滤器。

适用范围：

1、石化生产过程中弱腐蚀性物质。

2、化工生产中腐蚀性物料。

3、制冷中的低温物料。

4、轻工食品、制药生产中有卫生要求的物料。

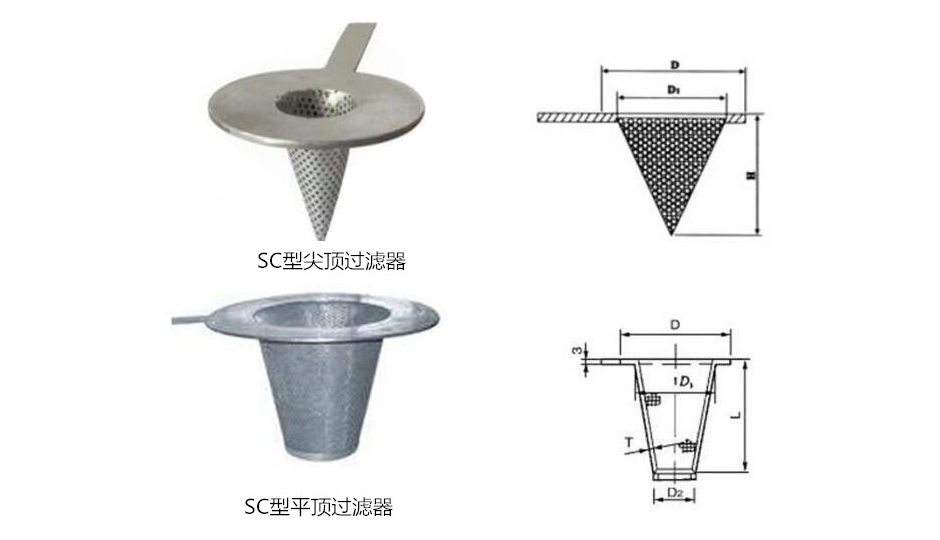

产品结构图

锥形过滤器过滤网为304，过滤网目数按客户要求为标准，临时过滤器公制主要尺寸:(mm)。

公称通径DN	安装尺寸						过滤面积(m2)	重量(Kg)
	d							PN0.6	PN1.0	PN2.5
	PN0.6	PN1.0	PN2.5	I	h	t		PN0.6	PN1.0	PN2.5
20	52	60	60	19	85	2	0.00022	0.05	0.06	0.06
25	62	70	70	26	90	2	0.00046	0.06	0.07	0.07
32	72	80	80	34	100	2	0.00076	0.07	0.10	0.10
40	84	90	90	41	120	2	0.00114	0.10	0.12	0.12
50	94	105	105	55	130	2	0.00216	0.11	0.14	0.14
65	114	125	125	77	140	2	0.00422	0.17	0.20	0.20
80	132	142	142	92	150	2	0.00603	0.21	0.26	0.26
100	152	162	162	113	160	2	0.00924	0.27	0.31	0.31
125	182	192	192	143	190	3	0.01468	0.52	0.59	0.59
150	206	218	218	172	210	3	0.02138	0.61	0.71	0.71
200	262	272	282	242	240	3	0.04255	0.92	1.03	1.13
250	316	326	340	302	270	3	0.06693	1.27	1.39	1.56
300	370	382	395	363	300	3	0.09654	1.58	1.83	2.02
350	420	438	454	425	340	6	0.1312	3.34	4.04	4.44
400	470	492	510	479	365	6	0.1677	4.91	5.00	5.52
500	575	590	616	600	430	6	0.2641	5.68	6.35	7.49
600	676	690	726	714	490	6	0.3754	7.52	8.25	10.1

临时过滤器英制主要尺寸：

公称通径DN		安装尺寸(mm)				过滤面积(m2)	重量(Kg)
in	mm	d	i	h	t	过滤面积(m2)	重量(Kg)
3/4	20	50	22	85	2	0.00030	0.05
1	25	60	29	90	2	0.00055	0.06
1-3/4	32	70	39	95	2	0.00101	0.08
1-1/2	40	80	45	100	2	0.00137	0.09
2	50	100	58	120	2	0.00234	0.12
2-1/2	65	115	70	140	2	0.00346	0.18
3	80	130	87	150	2	0.00539	0.21
4	100	165	115	160	2	0.00951	0.30
5	125	190	145	180	3	0.01642	0.55
6	150	218	172	200	3	0.02176	0.69
8	200	275	229	230	3	0.03817	1.08
10	250	330	290	260	3	0.06166	1.47
12	300	390	351	300	3	0.09044	1.98
14	350	420	389	330	6	0.1105	3.82
16	400	480	449	360	6	0.1477	4.87
20	500	595	570	420	6	0.2389	7.07
24	600	700	691	490	6	0.3519	9.10

订货须知：

订货时请注明：产品名称、公称通径、压力等级、材质、法兰标准、操作压力等详细参数。以上产品尺寸为常规通用型号。当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的专家为您审核把关。

若已经由设计单位选定呼吸阀、阻火器、石油配件、产品型号可直接向本公司销售部订购。

我们愿以更好的产品质量、以优惠的价格、挑战市场。
