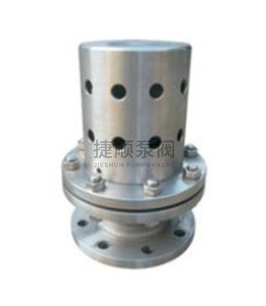

HXF-P真空破坏泄压阀产品概述：
真空破坏阀又叫真空破坏器是安装在储罐上的防止产生负压的通风装置，可与呼吸阀配套使用，用于增加储罐空气吸入量破坏容器真空状态以防储罐抽瘪，也可单独使用。
一、HXF-P真空破坏阀特点：
1）真空破坏阀作用于水轮机的后端，当真空度达到本阀的设定值范围时，阀门开始开启，向管内补气。
2）本阀阀门采用不锈钢纤焊技术，以保证良好密封效果。
3）出厂时，按阀门开始开启真空度调整好，（ 要求时请注明）
二、HXF-P真空破坏阀工作原理：
当容器或者管道的压力低于设计压力-0.01Kg~-0.1Kg时，由于管道内真空作用下，安装在阀瓣上面的弹簧开始工作，阀瓣垂直得往下打开，此时外面的大气进入容器中，破坏真空 。当容器的压力达到+0.5Kg时，阀瓣被气压顶上去，形成密封。
本厂还可以承接生产真空释放阀（ZKSF），在真空破坏阀的基础上具有紧急释放压力的功能。
本产品可按照客户单位的设定压力生产。

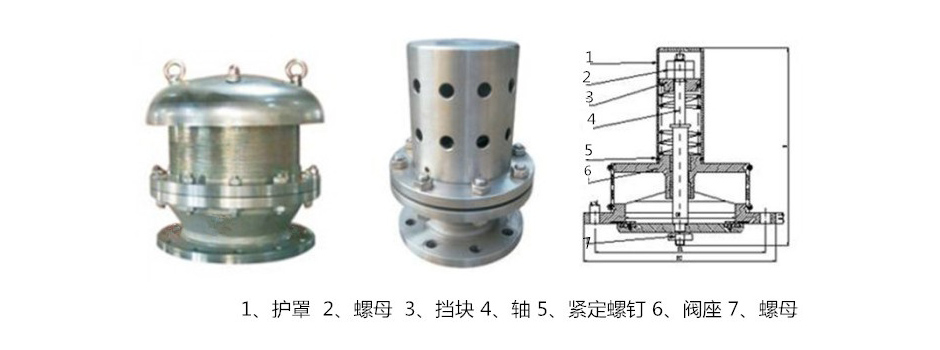

产品结构图
三、主要技术参数：
A：法兰接口：HG20594-97
B：操作压力：开启压力9.80665x10-3bar-9.31631x10-1bar
C：阀体：SS304或CS
D：密封：SS304衬PO
E：使用温度：60℃
四、HXF-P真空破坏阀外形连接尺寸：
| 公称通径 | 尺寸 | ||||||
| D | D1 | D2 | Z-d | b | f1 | H | |
| 15 | 95 | 65 | 45 | 4-14 | 14 | 2 | 110 |
| 20 | 105 | 75 | 55 | 4-14 | 16 | 2 | 130 |
| 25 | 115 | 85 | 65 | 4-14 | 16 | 2 | 150 |
| 32 | 140 | 100 | 78 | 4-18 | 18 | 2 | 180 |
| 40 | 150 | 110 | 85 | 4-18 | 18 | 3 | 200 |
| 50 | 165 | 125 | 100 | 4-18 | 20 | 3 | 221 |
| 80 | 200 | 160 | 135 | 4-18 | 22 | 3 | 245 |
| 100 | 220 | 180 | 155 | 8-18 | 22 | 3 | 253 |
| 125 | 250 | 210 | 185 | 8-18 | 24 | 3 | 280 |
| 150 | 285 | 240 | 210 | 8-23 | 24 | 3 | 329 |
| 200 | 340 | 295 | 265 | 8-23 | 26 | 3 | 377 |
| 250 | 395 | 350 | 320 | 12-23 | 28 | 3 | 440 |
