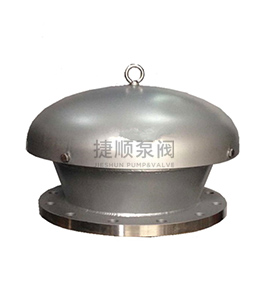

TQM型阻火通气帽产品概述：
阻火通气帽又名透气帽用于保证加油站、油罐等透气的重要配套设备,透气帽连接形式有法兰连接和螺纹连接。阻火透气帽壳体为铸铝.碳钢、不锈钢。阻火芯有不锈钢通常采用波纹板和铝波纹板,油罐料膨胀或进油时,就通过阻火芯波纹板向外排气，油罐内向外放油时又向罐内吸气,阻止火源从此通过,确保油罐。
阻火通气帽工作原理：
阻火透通帽应垂直安装在油罐的顶部,确保罐内外压力的平衡,保证罐体和加油站的.通气帽装于管道末端放空用. 阻火透气帽是用来阻止易燃气体、液体的火焰蔓延和防止回火而引起爆炸的装置.通常在输送或排放易燃易爆气体的储罐和管线上.防火罩通气帽是石油产品在储存中的配件,广泛应用于石油产品的储存和运作流程中气体排空,滤心采用不锈钢冷薄板压制均匀波纹组成.耐腐蚀,能满足石油储存通气的需要。阻火通气帽具有结构紧凑、可靠性高,阻火芯件防爆、防腐、阻火性能强、便于清洗等优点,特别适合于氢气、氮气、氧气、液化气等介质。
阻火通气帽维修与保养：
应经常对阻火通气帽的阻火波纹板进行检查，保证良好的阻火，透气性能。检修时将透气帽商的盖螺丝拧开，并松开固定阻火芯的螺钉，取出阻火芯，检查阻火芯是否堵塞，变形或锈蚀。如出现此类情况，应及时清洗或更换阻火芯，每月检查两次。
结构图;


阻火通气帽技术规格

型号	TQM系列阻火通气帽
公称通径	50∽250mm
公称压力	0.6-1.6MPa
介质温度	≤200℃
适用介质	空气
材质	铸钢、不锈钢、


阻火通气帽规格及外形尺寸：

规格DN	安装尺寸（毫米）
	L	H	D	K	n	L
50	165	150	160	125	4	18
80	210	190	195	160	6	18
100	230	220	215	180	8	18
150	320	260	280	240	8	22
200	370	300	340	295	8	22
250	435	340	395	350	12	22
300	500	380	460	410	12	22
