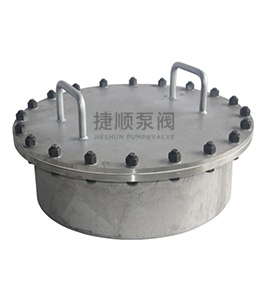

常压人孔是普通的人孔,是安装于储罐壁下部,是制作工人在建罐、清罐、倒罐时的出入口,而人孔的强度和密封是技术关键。出厂时不带加强板。
常压人孔一般由不锈钢钢板或者碳钢制作而成。 人孔因位于油罐下部,人孔承受很大的液体压力,为了防止渗漏,对人孔的安装质量 严格要求。法兰和盖板上加工有密封水线,在施工中要注意保护, 以免在使用时发生渗油。每次拆下人孔时要做标记,以免再装时错位,影响严密性。安装人孔盖板上螺母时,要成对对角均匀用力,以防盖板变形或用力不均而造成的渗油。 人孔已有成型产品,直径通常为600mm。人孔中心距地板一般为750mm。便于工作人员在安装、清洗、维护时进出油罐或通风。 非金属油罐的人孔设在罐顶上,金属油罐的人孔设在罐壁下圈板上。大都为直径600mm的圆孔,其中心距底板750mm,为油罐清洗或维修人员进出油罐用,又称作道门。检修清理时刻利用人孔进行采光和通风。立式油罐的容量在5000m3以下时设1~2个人孔,5000m3以上的设2个人孔。人孔的安装应与进出油管线相隔不大于90。当只设一个人孔时,应将其置于罐顶的对面;当设2个人孔时,其中一个设在透光孔的对面,另一个应至少与一个人孔相隔90。 人孔应有一个设在进出油管右侧附近,并尽量使人孔正对罐室密闭门,以便人员进出、维修油罐和通风接管用。 由于人孔安装在油罐的下层体圈上,防渗漏就显得特别重要。要求两结合面 保证其平直度,无飘扭现象。加强板和法兰应尽量在整块钢板上切割而不拼接。法兰和盖板上加工有密封圈,在施工中要特别注意保护。密封用3mm厚橡胶垫片,不允许有折裂。安装人孔盖板上紧螺栓时,要成对角均匀用力,以防孔盖变形。

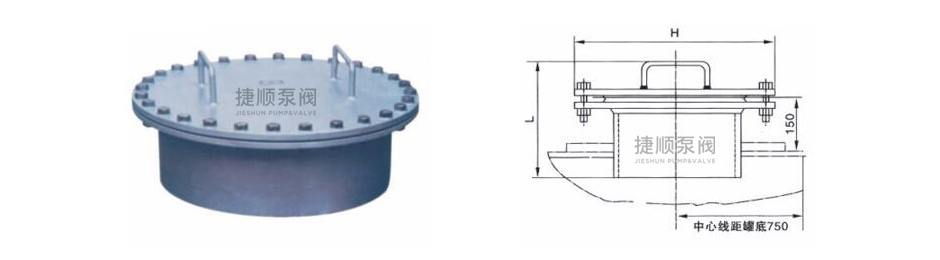

规格 | 图号 | 重量(K台) | 安装尺寸(毫米) | ||
d | D | L | |||
DN500 | GRK-500 | 86 | Ф500 | Ф645 | 320 |
DN600 | GRK-600 | 126 | Ф600 | Ф755 | 340 |
DN750 | GRK-750 | 334 | Ф750 | Ф980 | 345 |
