Q41F槽车方、圆球阀产品概述：
槽车球阀，采用铝合金和不锈钢两种壳体，不锈钢球芯，具有结构紧凑，重量轻，体积小，使用方便等优点，设有限位和加锁装置，安全可靠。
槽车球阀是油罐车配件的主要应用产品之一，广泛用于非腐蚀性液体输送管道开闭控制（如油罐车，加油站等）旋转法兰内密封座可调整板杆轻重和消除渗漏，当密封环与球面部位有损伤时，要修正其密封面或者更换。
技术参数：
1、口径尺寸： [DN40-DN150]
2、工作压力：[PN0.6-1.0MPA]
3、介质温度：120℃。
4、流体介质：水、油品、气、燃气类介质。
5、阀体材质：铝合金，不锈钢
6、密封材质：聚四氟乙稀PTFE
7、球芯材质：不锈钢球
8、阀杆材质：不锈钢。
9、填料：石墨、增强聚丙稀
10、阀体外表：银白色

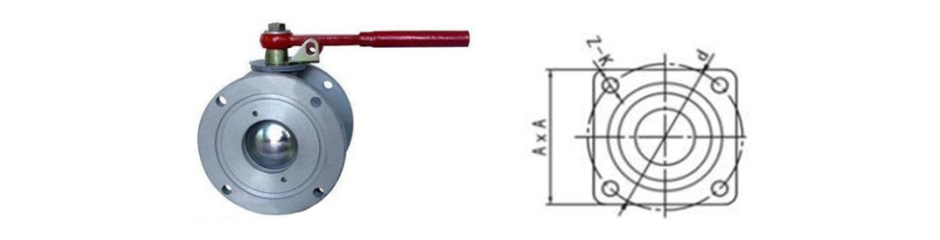

产品结构图
技术参数：
产品型号：Q41F
连接形式：法兰
适用介质：油品
压力范围：0.6-1.6（Mpa）
范围：适用于非腐蚀性液体输送管道开闭控制。
性能：口径大小可根据用户选择，使用压力0.6MPa。
特点：结构紧凑，设有限位和加锁装置。
主要外形连接尺寸：
| 规格 | 材质 | 圆长度(mm) | 圆法兰孔距(mm) | 方长度(mm) | 方法兰孔距(mm) |
| 1.5" | 铝合金 | 85 | 110 | ||
| 2" | 铝合金 | 90 | 125 | 90 | 125 |
| 2.5" | 铝合金 | 110 | 145 | 115 | 155 |
| 3" | 铝合金 | 130 | 160 | 132 | 160 |
| 4" | 铝合金 | 166 | 180 | 155 | 195 |
| 型号/名称 | 公称通径(mm) | 公称压力(Mpa) | 圆法兰 外径 |
方法兰 边长 |
螺纹孔心距 | 安装孔 数量 |
|
| 圆法兰 | 方法兰 | ||||||
| Q41F-L50 | 50 | 0.6 | 160 | 120×120 | 125 | 130 | 4 |
| Q41F-L65 | 65 | 0.6 | 180 | 140×140 | 145 | 155 | 4 |
| Q41F-L80 | 80 | 0.6 | 195 | 150×150 | 160 | 165 | 4 |
| Q41F-LI00 | 100 | 0.6 | 215 | 180×180 | 180 | 195 | 4-8 |
| Q41F-L125 | 125 | 0.6 | 245 | 200 | 4-8 | ||
| Q41F-L150 | 150 | 0.6 | 280 | 225 | 4-8 | ||
