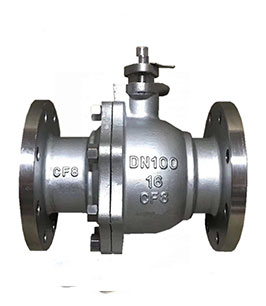

Q41H/Y不锈钢硬密封高温球阀产品概述
金属硬密封法兰球阀阀座采用板簧加载的金属密封结构，在高温下启闭轻松的高性能球阀产品。球体及阀座采用硬化处理，密封面不擦伤。金属硬密封球阀具有双向密封功能。主要用途：金属硬密工作温度-29～425℃(碳钢)或-40～550℃(不锈钢)的各种管路上，用于截断或接通管路中的介质，选用不同的材质，金属硬密封球阀可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质等多种介质。
主要特点
1、先进的阀座：聚多年球阀制造经验而设计的阀座，确保阀门密封，磨擦系数低，操作力矩小、多种阀座材料、适应范围广。
2、开关无误的手柄：采用扁头阀杆，与手柄的连接不会错位，从而保证手柄指示的开关状态与阀致辞。
3、锁紧装置：为防止阀门开关误操作，在阀门全开、全关位置有锁定孔，确保阀门处于正确的位置。
结构图：

压力等级		公称压力					磅级
压力等级		1.6	2.5	4.0	6.4	10.0	150	300	400	600
试验压力	壳体试验	2.4	3.75	6.0	9.6	15.0	3.03	7.5	10.2	15.0
试验压力	密封试验	1.76	2.75	4.4	7.04	11.0	2.2	5.5	7.48	11.0
适用工况	适用介质	纸浆、浆料、粉尘及各种固体颗粒介质
适用工况	适用温度	-196~≤550℃
适用规范	设计制造标准	GB12237-89 API60JP17S-48
	法兰尺寸标准	JB79-59、GB91133、HG20592-97ANSI B16.5JIS B2212-2214
	结构长度标准	GB12221-89ANSI B16.0JIS B2002
	试验标准	JB/T9092-99 API598

技术规范

零件名称	零件材料
阀体、阀盖	WCB	304(CF8)	316(CF8M)	316L(CF3M)
球体	2Cr13+淡化处理	304	316	316L
阀杆	2Cr13	304	316	316L
阀座密封圈	2Cr13+淡化处理	304	316	316L
填料	V型PTFE、柔性石墨

零件材料
注：球体可根据用要求选用不同材质：A105、304、316、316L、LF2、F51、42CrMo、Monel、17-4PH、CF8、CF8M等。
连接尺寸
PN1.6MPa外形尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	280	320	360	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	180	230	230	400	400	650	1050	1050	1410
法兰连接尺寸	无要求，按照标准执行：JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等系列标准。
Wt(Kg)	2.5	3	5	6	7	10	15	19	33	58	93	160

PN2.5MPa外形尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	165	180	200	220	250	320	400	400	550
H	59	63	75	97	107	142	152	178	252	272	342	345
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
法兰连接尺寸	无要求，按照标准执行：JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等系列标准。
Wt(Kg)	2.5	3	5	6	7.5	10	15	20	33	60	93	175

PN4.0MPa外形尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	130	140	150	180	200	220	250	280	320	400	400	400
H	59	63	75	85	95	107	142	152	178	252	272	342
W	130	130	160	230	230	400	400	700	1100	1100	1500	1500
法兰连接尺寸	无要求，按照标准执行：JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等系列标准。
Wt(Kg)	3	4	5	7	9	12	18	28	46	75	106	190

PN6.4MPa外形尺寸

公称通径DN	15	20	25	32	40	50	65	80	100	125	150	200
L	165	190	216	229	241	292	330	356	432	508	559	660
H	59	63	75	97	107	142	152	178	252	272	305	398
W	130	130	160	230	230	400	400	700	1100	1100	1500	1800
法兰连接尺寸	无要求，按照标准执行：JB/T 79、GB/T 9113、GB/T 9115、HG 20594 等系列标准。
Wt(Kg)	6.5	7	8	12	14	18	28	40	65	98	140	250
