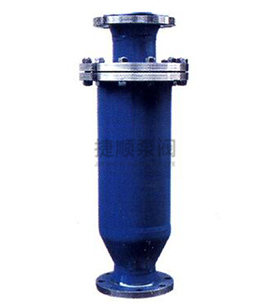

QF氧气过滤器概述：
氧气专用过滤器系列是专为制氧管网设计的一种 过滤器，过滤器同分流锥、过滤网管组成，水流推力主要起到气体分流，因而避免过滤网受正面引起的破裂。
一、氧气过滤器工作原理：
过滤装置附近安置磁性材料。这样，可以在过滤之前，将混在氧气气流中的铁质颗粒吸附在磁铁上，从而既有利于净化氧气，避免铁质颗粒堵塞或损坏过滤装置，更重要的是可以 避免这些铁质颗粒与过滤面撞击摩擦，从而确保氧气过滤器的使用 。
二、氧气过滤器特点：
1、本产品适用于易燃、易爆、含尘气体的管道过滤。
2、本产品具有确保设备 运行、正常供气的作用，因而已被冶金、化工、机械加工等行业广泛选用。
3、本产品的滤筒（内管）和外筒与管道在同一直线，因而气流能较平缓地进入滤筒内，基本上无紊流产生，压损小于0.02MPa。
4、根据工艺要求可选用不同的过滤精度，一般以60～100目。
5、本产品在出厂时严格按脱脂工艺清洗除油除锈，用户可直接将其与管道安装后投运。
三、氧气过滤器使用范围：
氧气过滤器广泛用于工业生产部门中气体过滤，如：空气、氮气、氧气等气体的过滤，保证后续设备的 使用。
四、氧气过滤器性能规范：
| 公称通径(DN) | 40－400 | |||
| 公称压力(MPa) | 1.6 | 2.5 | 4.0 | |
| 试验压力 (MPa) |
强度 | 2.4 | 3.75 | 6.0 |
| 密封 | 1.76 | 2.75 | 4.4 | |
| 适用温度 | -5℃－60℃ | |||
| 适用介质 | 氧气 | |||
| 过滤器体材质 | 不锈钢 | |||
| 过滤元件材质 | 硅黄铜 | |||
| 滤网型式 | 网式.烧结 | |||
五、氧气过滤器滤网规格：
| 滤网规格目／时 | 10 | 20 | 30 | 40 | 50 | 60 | 80 | 100 |
| 可截颗粒μm | 2000 | 840 | 580 | 420 | 297 | 250 | 177 | 149 |
| 滤网规格目／时 | 120 | 140 | 170 | 200 | 230 | 270 | 325 | 330 |
| 可截颗粒.μm | 125 | 105 | 88 | 74 | 62 | 53 | 44 | 38 |
六、氧气过滤器主要外形连接尺寸：
| 公称通径DN | D | D2 | 结构长度L | |
| 1.6 | 1.6～4.0 | |||
| 40 | 45 | 89 | 450 | 460 |
| 50 | 57 | 108 | 510 | 500 |
| 65 | 73 | 133 | 600 | 600 |
| 80 | 89 | 219 | 620 | 640 |
| 100 | 108 | 219 | 720 | 770 |
| 125 | 133 | 273 | 820 | 900 |
| 150 | 159 | 325 | 920 | 1000 |
| 200 | 219 | 426 | 1200 | 1250 |
| 250 | 273 | 529 | 1650 | 1600 |
| 300 | 325 | 630 | 1700 | 1900 |
| 350 | 377 | 720 | 1800 | 2200 |
| 400 | 426 | 820 | 2100 | 2400 |
