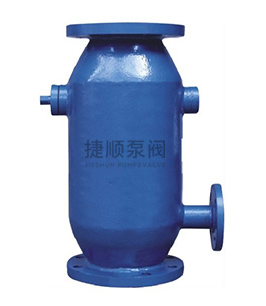

ZPG-I型直通式反冲洗排污过滤器 - 反冲洗过滤器

ZPG-I型直通式反冲洗排污过滤器产品概述
反冲洗过滤器是专用水管道上的一种新产品，该产品设计合理，使用方便，管道在施工中会出现大量杂物带进管内，在工作运转中这些杂物给管道上设备带来大危害，该产品起到了很大保护作用，它把所有杂物收到过滤器内，可保护管道上设备，该产品在调试和维修中除污不需要拆卸任何部件，可节省人力、物力，目前是国内理想的新产品。

一、排污过滤器工作原理：
管道系统在正常工作时，管道内杂物会收集到过滤器网内排污口上，不需拆卸过滤器任何部件来排除污物，只需打开排污阀即可排污(1)在排污前先把过滤器前阀门，关小流量，(2)排污时把转向阀转向冲洗方向，水从转向阀前部进入，往过滤网外部流过，然后又从过滤网外部进入转向阀后部，杂物全部集中到排污口上，然后再打开排污阀进行排污，起到了适合自动反冲洗过滤器全部功能。

二、直通式反冲洗排污过滤器技术参数：

壳体材质	碳钢不锈钢
滤网材质	不锈钢
工作压力	0.6-2.5MPa
适用介质	无腐蚀性水、中性液体
滤网规格	2-300目
适用温度	≤100℃

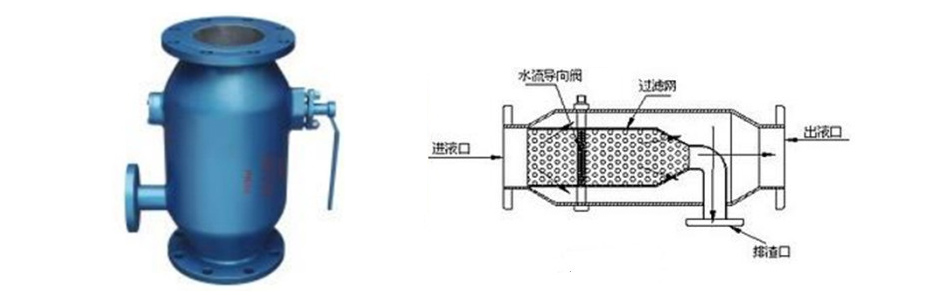

产品结构图

四、直通式排污过滤器连接尺寸：

型号	L	A	B	C	D
ZPG-I-40	250	180	63	90	15
ZPG-I-50	255	185	70	100	15
ZPG-I-65	270	190	83	120	20
ZPG-I-80	320	225	96	140	25
ZPG-I-100	350	250	128	180	32
ZPG-1-125	430	320	162	200	40
ZPG-I-150	525	380	189	230	50
ZPG-I-200	700	520	220	280	65
ZPG-I-250	875	660	255	330	80
ZPG-I-300	1050	790	294	380	100
ZPG-I-350	1200	885	330	450	125
ZPG-I-400	1400	1040	377	480	150
ZPG-I-450	1550	1145	420	500	150
ZPG-I-500	1700	1250	462	580	150
ZPG-I-600	2000	1460	537	650	200
ZPG-I-700	2280	1720	607	700	200
ZPG-I-800	2500	1900	685	820	200
ZPG-I-900	2800	2180	785	880	200
ZPG-I-1000	3120	2470	860	920	250
ZPG-I-1100	3450	2780	915	960	250
ZPG-I-1200	3700	3000	965	1040	250
ZPG-I-1500	4470	3650	1220	1400	250

安装注意事项
1、安装只需按照设备筒体上箭头指示进水方向连接在管路上;
2、设计、安装时应尽量考虑排污口在下部，便于杂物的顺利排放;
3、排污管就近接入排水沟，且应保持排污顺畅;
4、为便于观察系统工况和日常操作，应在进、出口安装压力表和手动阀门;
5、排污时，应根据排污情况，通过开关阀门，对滤网冲洗10-60秒。
