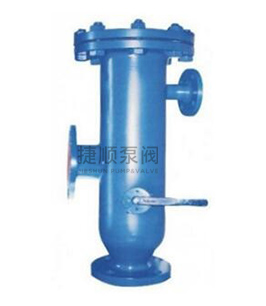

ZPG-L型直角式反冲洗过滤器产品概述：
直角式自动反冲洗排污过滤器可广泛应用于空调系统，工业冷却水系统，热交换系统，热水锅炉系统及其他各种供水管道系统，特别是二十四小时连续运行的不停机系统。可以滤去水中的各种机械杂质，水运行过程中产生的颗粒杂物，确保系统设备的可靠运行。

一、ZPG-L角式反冲洗过滤器产品功能应用：
直角式反冲洗过滤器主要由碳钢体，不锈钢筒形过滤网筒的结构，进出口和排污处理装置，转向阀组成。当过滤器的工作时，排污阀装置是关闭的，此时转向阀是被打开状态，水通过进口入过滤筒过滤后流到滤器到出口。当过滤器需要排污时，转向阀关闭此时，打开排污阀，供水流过过滤器的滤筒前一半进行过滤，过滤后，从滤筒外侧再次流入到滤筒内，还有大部分水直接从滤筒的外侧进入管道系统，这个过程的同时开始冲洗滤筒内杂物，从排污口把杂物杂质排出，起到了过滤器反冲洗的作用。直角式自动排污反冲洗过滤器反冲过程中系统管道运行的，无需停机。当流动介质从入口进入自动反冲洗过滤器过滤后，拐个直角90度流出，它是是相对直通自动反冲洗过滤器和它的生动形象命名的。用于暖通管道或工业生产过程中需要过滤并要求不停机就能清洗的场合，并且可以省设旁通。过滤精密度可选。压力等级可选用。

二、ZPG-L角式反冲洗过滤器结构与工作原理：
直角式自动反冲洗排污过滤器采用高强度的不锈钢网，具有处理量大，使用寿命长，清洗效率高等特点。随流体进入过滤器入口的杂质被网孔截留，集结到滤网后端。当需要排污的时候，转动手柄关闭导流阀板，同时打开排污阀。这时被阻截的高压水流被迫从过滤网筒的入口段孔进入滤筒外侧与壳体夹层，反向从滤网外侧冲洗粘附在网孔上的杂质，从负压的排污口排出，达到清洁过滤网的目的。在排污的过程中，大部分流体依然在系统管道内循环，真正实现不断流操作，提高生产效率。

直角式反冲洗过滤器材质技术参数

壳体材质	碳钢不锈钢
滤网材质	不锈钢
工作压力	0.6-2.5MPa
适用介质	无腐蚀性水、中性液体
滤网规格	2-300目
适用温度	≤100℃

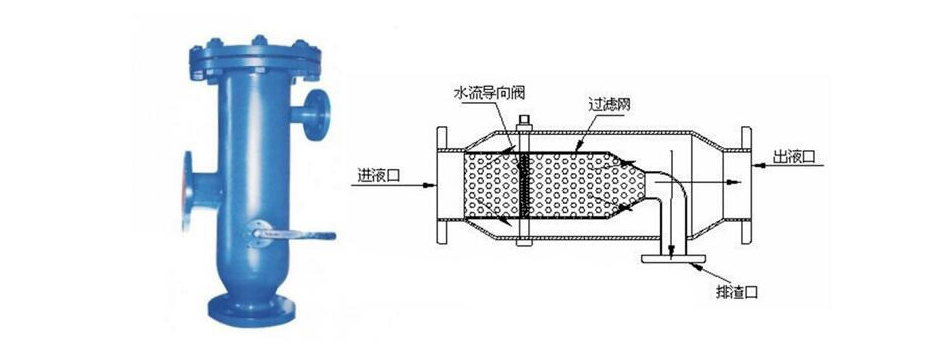

产品结构图

ZPG-L型直角式自动排污过滤器单位（mm）

型号	L	A	B	C	D	排污口（DN）
ZPG-L-40	320	170	80	226	90	15
ZPG-L-50	350	185	90	244	100	15
ZPG-L-65	380	200	100	270	120	20
ZPG-L-80	445	230	110	310	140	25
ZPG-L-100	536	265	160	365	130	32
ZPG-L-125	624	315	190	440	200	40
ZPG-L-150	728	375	220	510	230	50
ZPG-L-200	884	500	260	670	280	65
ZPG-L-250	1120	625	310	830	330	80
ZPG-L-300	1310	750	350	1000	380	100
ZPG-L-350	1514	875	4100	1180	450	125
ZPG-L-400	1730	1000	470	1350	480	150
ZPG-L-450	1896	1125	510	1500	500	150
ZPG-L-500	2080	1250	550	1680	580	150
ZPG-L-600	2490	1500	650	2000	650	200
ZPG-L-700	2680	1600	680	2150	700	200
ZPG-L-800	2880	1750	700	2300	820	200
ZPG-L-900	3150	1850	800	2480	880	200
ZPG-L-1000	3370	2000	900	2675	920	250
ZPG-L-1100	3610	2100	1000	2900	960	250
ZPG-L-1200	3850	2250	1100	3050	1040	250
ZPG-L-1500	4470	1800	1200	3800	1400	250

安装注意事项
1、安装只需按照设备筒体上箭头指示进水方向连接在管路上;
2、设计、安装时应尽量考虑排污口在下部，便于杂物的顺利排放;
3、排污管就近接入排水沟，且应保持排污顺畅;
4、为便于观察系统工况和日常操作，应在进、出口安装压力表和手动阀门;
5、排污时，应根据排污情况，通过开关阀门，对滤网冲洗10-60秒。
