JAV夹套保温接管管道呼吸阀 - 防爆呼吸阀-全天候呼吸阀

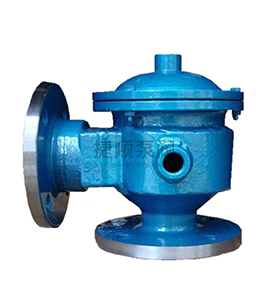

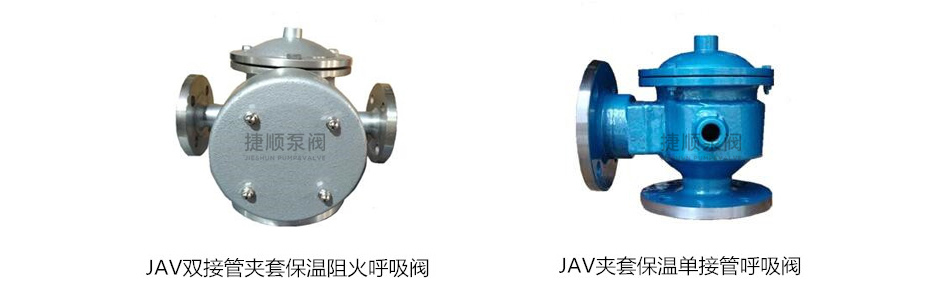

JAV夹套保温接管呼吸阀产品概述：
夹套保温接管呼吸阀采用夹套的形式，比普通型更多一个保温的功能，是新型的产品，主要用于安装各类原油、汽油、柴油、化工液体的储罐顶部的设备。夹套保温呼吸阀对蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。油罐使用呼吸阀后,可明显减少油罐子中的油类蒸发损失,并可自动调节油罐内的压力和油槽的通风。

一、夹套保温接管呼吸阀工作原理：
该产品是固定在储罐顶上，以保证罐内压力的正常状态，防止罐内超压或超真空，使储罐遭受损坏，也可以起到减少罐内液体挥发损耗的作用。而储存化工品时，一些化工介质由于温度的关系，需要将罐体和呼吸阀进行保暖。特别是呼吸阀，因与大气直接相通，冷却快，如保暖措施不当，会在呼吸阀口腔处出现结晶或聚合，并会导致罐体被吸瘪或破裂，特别是储存对二甲苯、丙醋酸、聚氯乙烯等介质。适用于各种石油、化工、医药、能源、液体或气体等物料的存储。

二、夹套保温接管呼吸阀主要材料及性能参数：
正压阀盘材料：304、316、铝合金
负压阀盘材料：304、316、四氟PTFE
内部芯件：阀盘、阀座、阀杆、阀套
内部芯件材质：不锈钢或聚四氟乙烯
密封圈材质：聚四氟乙烯
公称压力：0.6-1.6MPa
公称口径：DN25-250
环境温度：-30~+60℃
防爆级别：BS 5501: IIA、IIB、IIC。
壳体材质：碳钢、不锈钢
阀盘、阀座材料：铝合金、不锈钢等。
A:-295Pa(-30mmH2O) ~ +355Pa(+36mmH2O)
B:-295Pa(-30mmH2O) ~ +980Pa(+100mmH2O)
C:-295Pa(-30mmH2O) ~ +1750Pa(+180mmH2O)
D:客户要求：-295Pa(-30mmH2O) ~ +98000Pa(+10000mmH2O)之间。

三、夹套保温阻火呼吸阀性能特点：
阀体能承受0.2Mpa的水压，无渗透和变形现象。呼吸阀耐低温性能在空气相对湿度大于70%，低温度为-30℃时，经过24小时的冷冻后，其阀盘开启压力符合工作压力要求，(允许压差正负20pa)。呼吸阀的阀盘部件动作时，灵敏度高，动作完成后，保证密封。呼吸阀阀内留有足够的空间，保证储罐的通气量。呼吸阀没达到工作压力以前：公称通径≤150mm，其泄漏量≤0.04m3/h；公称通径≥220mm，其泄漏量≤0.4m3/h；当呼吸阀达到了工作压力以后：阀盘立即开启，保证储罐正常的通气要求。

四、夹套保温阻火呼吸阀主要外形与法兰连接尺寸：

规格	重量（Kg台）	安装尺寸（mm）
规格	重量（Kg台）	D1	D1	L	H	n×Φ
DN50	6.5	Φ110	Φ140	160	255	4×14
DN80	9.8	Φ150	Φ185	213	260	4×18
DN100	12	Φ170	Φ205	265	290	4×18
DN150	21	Φ225	Φ260	305	330	8×18
DN200	31	Φ280	Φ315	355	350	8×18
DN250	35	Φ335	Φ370	420	400	12×18

四、夹套保温阻火呼吸阀的安装和维护应注意以下事项：
1、呼吸阀都应垂直安装、呼吸阀出口处应无阻力，避免产生受压现象。
2、呼吸阀在安装前应专门测试，并检查其官密封性。
3、对使用中的呼吸阀应作定期检查。
