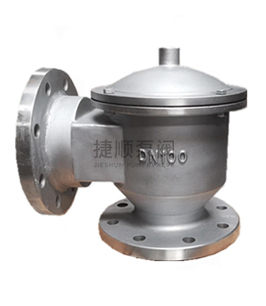

HXF7/8型单接管阻火呼吸阀产品概述：
单接管单呼（吸）阀是安装在石油化工固定顶罐上的通气装置，起防止罐内超压或超真空使储罐遭受损坏，起阻止外界火焰传入，减少罐内液体挥发损耗作用。该阀只能呼入或吸入，适合于只呼不吸或者只吸不呼的工况环境，可以根据客户需要选择带阻火和不带阻火装置。
一、HXF-7型单接管阻火呼吸阀工作原理：
不同于普通呼吸阀，只能向外呼气，不能向内吸气，当系统内压力升高时，气体便经过呼吸阀向外放空，保证系统的压力恒定。只能向内吸气，不能向外呼气，当系统内压力降低时，气体便经过呼吸阀向内吸入，保证系统的压力恒定。 带接管（阻火）单呼或单吸阀阀盘采用四氟材料，耐低温，防冻性能好；阻火盘采用不锈钢材质，阻火性能优良。壳体选用不锈钢、铸钢和铝合金，结构紧凑，阻火性能强、通气量大、泄漏量小、耐腐蚀、耐低温、防霜冻、易检修，方便等特点。
产品结构图
操作压力：
| A： | +355 Pa(36 mmH2O) | -295 Pa(30 mmH2O) |
| B： | +665pa(+70mmH2O) | -295 Pa(30 mmH2O) |
| C： | +980pa(+100mmH2O) | -295 Pa(30 mmH2O) |
| D： | +1375pa(+140mmH2O) | -295 Pa(30 mmH2O) |
| E： | +1765pa(+180mmH2O) | -295 Pa(30 mmH2O) |
| E： | +9800pa(+1000mmH2O) | -295 Pa(30 mmH2O) |
| 防爆级别： | BS5501：IIA、IIB、IIC。 | |
| 壳体材质： | 碳钢、铝合金、不锈钢：SUS304、SUS304L、SUS316、SUS316L，或非金属材质等。 | |
| 法兰标准： | HG20592-2009、如客户需要GB、SH、HGJ、JB、ANSI、JIS、DIN等标准或改变压力等级时，请在订货合同中注明。 | |
HXF-7型单接管阻火呼吸阀主要零部件材料：
| 阀体材料 | 碳钢WCB、不锈钢304、316、铝合金 |
| 正压阀盘材料 | 不锈钢304、316、铝合金 |
| 负压阀盘材料 | 不锈钢304、316、四氟PTFE |
HXF-7型单接管阻火呼吸阀主要外形及连接尺寸：
| DN | 50 | 80 | 100 | 150 | 200 | 250 | 300 |
| H | 250 | 400 | 400 | 470 | 550 | 620 | 700 |
| H1 | 110 | 160 | 160 | 200 | 250 | 290 | 320 |
| L | 300 | 420 | 420 | 520 | 650 | 760 | 880 |
| L1 | 165 | 250 | 250 | 320 | 400 | 480 | 550 |
