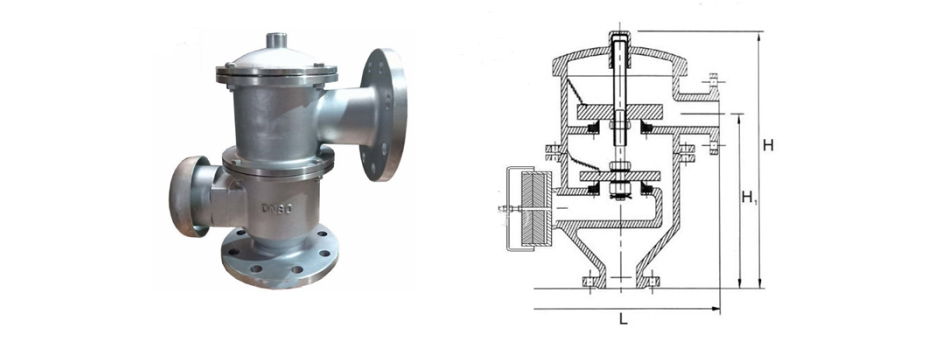

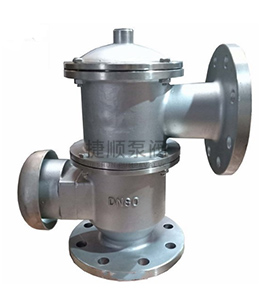

HXF-4型带呼出接管（阻火）呼吸阀产品概述：

带呼出接管阻火呼吸阀是安装在石油化工固定储罐上的通气装置，以防止罐内超压或超真空使储罐遭受损坏，起阻止外界火焰传入，减少罐内液体挥发损耗的作用。同时对油品、化工品、食品不同介质的储罐采用不同材质制造，满足各类储运系统工艺要求。铸钢、不锈钢呼吸阀、带呼出接管呼吸阀将传统的储罐呼吸阀与储罐阻火器合二为一,阻火器改置于呼吸阀吸入口处，火源进入呼吸阀壳体内，具有体积小、重量轻、结构紧凑、通气量大、泄漏量小等特点，且密封性能好，特别是高空作业时，检修、清洗阻火呼吸阀内的阻火盘和正负压阀盘非常方便。

一、HXF4型带呼出接管阻火呼吸阀的作用：
带呼出接管阻火呼吸阀充分利用油罐本身的承压能力来减少油蒸气排放，其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压；当罐内气体的压力在机械呼吸阀的控制压力范围之内时，呼吸阀不动作，保持油罐的密闭性；当罐内气体空间的压力升高，达到呼吸阀的控制正压时，压力阀被顶开，气体从罐内逸出，使罐内压力不在继续增高；当罐内气体空间的压力下降，达到呼吸阀的控制负压时，罐外的大气将顶开真空阀而进入罐内，使罐内的压力不在继续下降。

二、带呼出接管阻火呼吸阀原理：

带呼出接管阻呼吸阀在系统中起保护作用，在实际应用时，应根据实际需要选择其特性类型，并根据大排气量选择其通径为好方案。带呼出接管阻火呼吸阀是新型改进型呼吸阀，集合呼吸阀与储罐阻火器的双重作用。带呼出接管阻火呼吸阀是原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上不可缺少的主要设备，是防止蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。带呼出接管（阻火）呼吸阀是维护储罐气压平衡，减少介质挥发的节能产品。它能对储罐内外压力进行自动调节等特点。呼吸阀内设有静电保护装置，使得该阀时刻与罐体保持同等电位。带呼出接管（阻火）呼吸阀就是其中一个受市场欢迎的产品。

三、带呼出接管阻火呼吸阀特点及性能:

带呼出接管阻火呼吸阀是装在（室内）固定储罐顶上的装置，连接管道内保持畅通，呼出接管起回收混合气体和有害物质，保护储罐在工作时不会产生变形，呼吸阀它能对石油储罐内外压差进行自动调节,其性能可靠、稳定，符合石油部SY/T0511.1-2010《石油储罐呼吸阀》标准。

四、带呼出接管阻火呼吸阀操作压力：

A： +355 Pa(36 mmH20) ： -295 Pa(30 mmH20)

B：+980 Pa(100 mmH20) ：-295 Pa(30 mmH20)

C：+1765 Pa(180 mmH20)：-392 Pa(40 mmH20)
