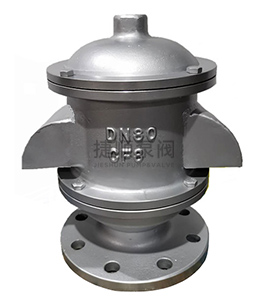

HXF-1型双嘴阻火呼吸阀产品概述:
储罐双向阻火呼吸阀,又名双嘴阻火呼吸阀是在普通全天候阻火呼吸阀基础上的改进的更新换代产品,具有阻火器与呼吸阀的双重功能,将呼吸阀与阻火器合二为一做成一个产品,让它及能阻火又能起到呼吸的作用。阻火器改置于呼吸阀吸入口处,火源进入呼吸阀壳体内,采用双嘴结构,具有通风量大,泄漏量小,耐腐蚀等特点,是固定顶式储罐上的理想设备。是解决罐内正压,负压的气体,使罐内的液体进出没有受到阻碍,当外液体输入罐内时有大量的气体往外呼(称正压)。如罐内液体往外输出时罐内从外空气吸进罐内(称负压)。如停止工作时呼吸阀自动关闭不会把罐内液气往外泄漏,使罐内的液体质量得到了有利的保障。
HXF1双嘴呼吸阀工作原理:
它充分利用油罐本身的承压能力来减少油蒸气排放,其原理是利用阀盘的重量来控制油罐的呼气正压和吸气负压;当罐内气体的压力在机械呼吸阀的控制压力范围之内时,呼吸阀不动作,保持油罐的密闭性;当罐内气体空间的压力升高,达到呼吸阀的控制正压时,压力阀被顶开,气体从罐内逸出,使罐内压力不在继续增高;当罐内气体空间的压力下降,达到呼吸阀的控制负压时,罐外的大气将顶开真空阀而进入罐内,使罐内的压力不再继续下降。阻火呼吸阀在系统中起到保护作用。
![](/uploadfile/1HX/23/1.jpg)

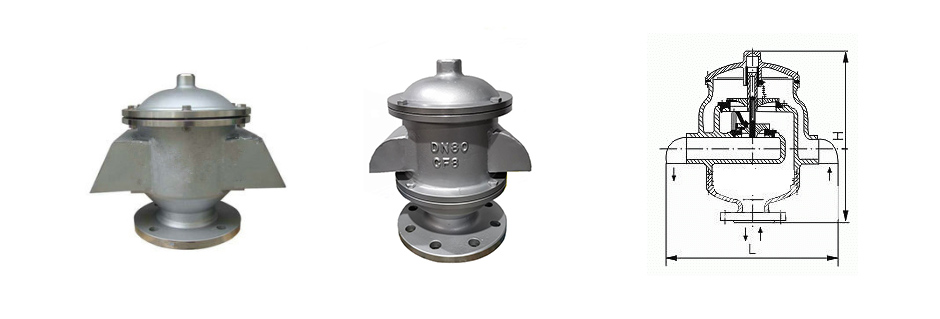

产品结构图
HXF1双嘴呼吸阀性能参数:
阀体材料 | WCB、不锈钢304、316 |
正压阀盘材料 | 304、316、铝合金 |
负压阀盘材料 | 304、316、四氟PTFE |
环境温度 | -30~60℃ |
阻火芯 | 304、316不锈钢阻火波纹板 |
A-级正压 | 355Pa (36毫米水柱) |
公称口径 | DN25-250 |
压力等级 | 1.0-2.5MPa |
HXF1双嘴阻火呼吸阀操作压力:
级 | 操作压力 |
A-级 | 正压:355PA (36毫米水柱) 负压:295PA(30毫米水柱) |
B级 | 正压:980PA(100毫米水柱) 负压:295PA(30毫米水柱) |
C级 | 正压:1765PA(180毫米水柱) 负压:295PA(30毫米水) |
HXF1双嘴阻火呼吸阀技术参数:
公称通径 | 法兰外径D1 | 法兰孔距D1 | 工作压力Mpa | 材质 |
DN40 | f130 | f100 | 0.6-2.5 | 不锈钢,铸钢,铝合金 |
DN50 | f140 | f110 | 0.6-2.5 | 不锈钢,铸钢,铝合金 |
DN80 | f185 | f150 | 0.6-2.5 | 不锈钢,铸钢,铝合金 |
DN100 | f205 | f170 | 0.6-2.5 | 不锈钢,铸钢,铝合金 |
DN150 | f260 | f225 | 0.6-2.5 | 不锈钢,铸钢,铝合金 |
DN200 | f315 | f280 | 0.6-2.5 | 不锈钢,铸钢,铝合金 |
DN250 | f335 | f335 | 0.6-2.5 | 不锈钢,铸钢,铝合金 |
