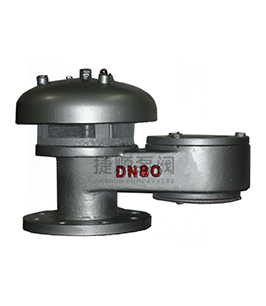

QHXF-89型全天候防爆防冻呼吸阀产品概述：
全天候防爆防冻呼吸阀用于安装原油、汽油、煤油、轻柴油、芳烃等固定顶式储罐上的主要设备，是起蒸发损耗与保护储罐在受超压或真空时免遭破坏的作用。全天候防冻呼吸阀通常阻火器配套使用。
一、QHXF-89型全天候防冻呼吸阀主要技术参数：
1、操作压力：正压：980Pa(100mmH2O) 负压：295Pa(30mmH2O)
2、工作介质：汽油、煤油、柴油、芳烃、航空油、食品油等液体。
3、压力，由用户指定。
二、QHXF-89型全天候防冻呼吸阀主要特点：
1、经久防冻性能突出，是适用寒冷地区名副其实的“全天候”新产品。
2、具有通风量大、泄漏量小、耐腐性强等特点，接有静电地线与罐体保持等电位的装置。
3、安装于固定顶罐上的重要通风装置主要起减少油品蒸发损耗、控制罐内压力、及阻止外界火焰传入的作用，保护储罐的作用。
三、QHXF-89型全天候防冻呼吸阀性能范围：
1、法兰标准:GB、HG、SH、HGJ、JB、ANSL、JIS等标准。(用户指定，请注明压力等级)
2、制造、检测标准:按(石油储罐呼吸阀)SY7511-87、(石油储罐阻火器阻火性能和试验方法)GB/T5908-2005等标准进行制造和验收；或用户指定标准。
3、主体材质：铸钢CS，碳钢WCB,不锈钢304SS 316 316L，铝合金AL等。
4、公称压力：0.6MPa 1.0MPa. 1.6MPa 2.5MPa 美标 75LB 150LB。

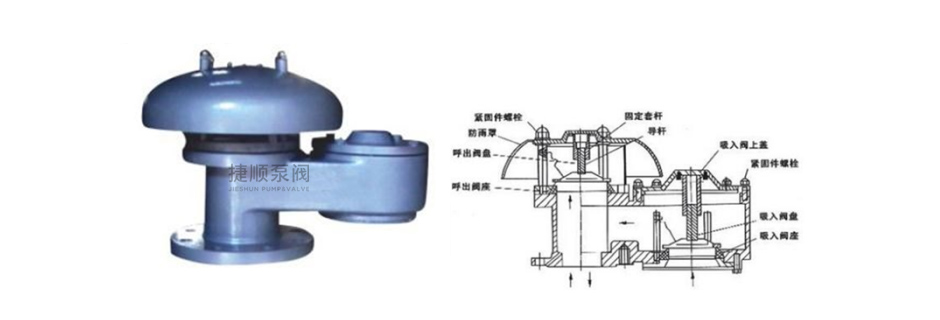

产品结构图
四、QHXF-89型全天候防冻呼吸阀零部件材料：
| 阀体材料 | 碳钢WCB、不锈钢304SS、316、316L铝合金AL |
| 正压阀盘材料 | 不锈钢304、316、316L铝合金AL |
| 负压阀盘材料 | 不锈钢304、316、316L四氟PTFE |
| 环境温度 ℃ | -30～60 |
| 防爆等级 | BS:5501 IIA IIB IIC |
五、QHXF-89型全天候防火呼吸阀的结构尺寸：
| 规格 | 安装尺寸（mm） | ||||||||
| H | L | D | D1 | D2 | n | d | |||
| n1 | n2 | d1 | d2 | ||||||
| DN50 | 255 | 362 | 140 | 110 | 90 | 3 | 1 | 14 | 12 |
| DN80 | 342 | 508 | 185 | 150 | 125 | 3 | 1 | 18 | 16 |
| DN100 | 342 | 508 | 205 | 170 | 145 | 3 | 1 | 18 | 16 |
| DN150 | 460 | 640 | 260 | 225 | 200 | 6 | 2 | 18 | 16 |
| DN200 | 545 | 770 | 315 | 280 | 255 | 6 | 2 | 18 | 16 |
| DN250 | 648 | 918 | 370 | 335 | 310 | 9 | 3 | 18 | 16 |
