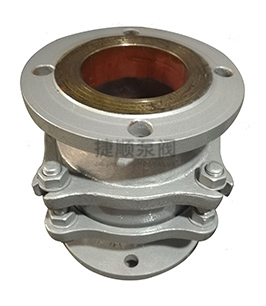

ZGB-1型波纹储罐阻火器产品概述:
波纹储罐阻火器,又名石油储罐阻火器,用于安装原油,汽油、煤油、柴油、芳烃,硫等固定顶式储罐上的重要设备。它的功能是允许易燃易爆气体通过,对火焰有阻止窒息作用。
波纹储罐阻火器性能及特点:
该阻火器结构合理,重量轻,耐腐蚀,阻爆性能合格,连续13次以亚音速火焰试验每次都能阻火。易检修,安装方便,检查时不用拆卸呼吸阀。耐烧性能合格,耐烧试验1小时无回火现象。阻火器芯子采用不锈钢材料,耐腐蚀,易于清洗。壳体水压试验合格。
波纹储罐阻火器适用范围:
该阻火器适用于管道、闪点低于28℃的甲类、油品、氢氧液化类和闪点低于60℃的煤油、柴油、甲笨、原油等,可与呼吸阀配套使用,又可单独使用,内浮顶油罐通气管上,加油站地下油罐通气管上。

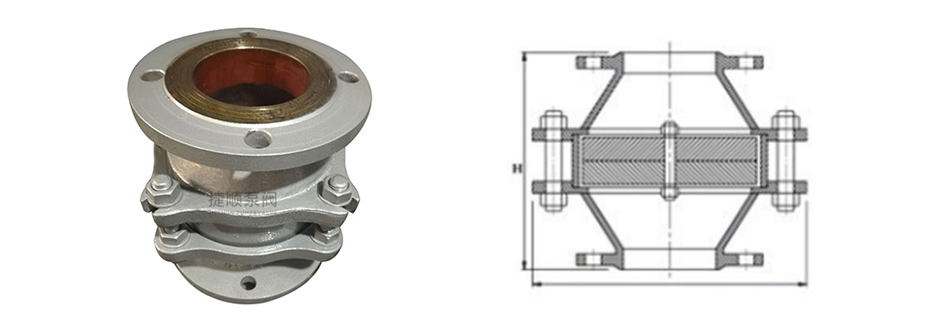

产品结构图
波纹储罐阻火器维修与保养:
为了确保阻火器的性能达到使用目的,对阻火器应定期性进行检查,保养。阻火器每半年检查一次,检查阻火层芯子是否堵塞,变形,腐蚀等。发现被堵塞的阻火层芯子应清洗干净,确保芯子上的每个孔眼畅通,对于变形和腐蚀的阻火层应更换。重新安装阻火层芯子时,应保证结合面严密不得漏气。
波纹储罐阻火器零部件材料:
阀体材料 | 碳钢WCB、不锈钢304、316 |
阻火芯件材料 | 不锈钢防爆阻火波纹板 |
密封件材料 | 耐油石棉橡胶、四氟PTFE |
环境温度 ℃ | ≤480 |
公称压力(MPa) | 0.6~5.0 |
防爆级别 | BS5501:ⅡA、ⅡB、ⅡC |
波纹储罐阻火器法兰连接外形尺寸(mm):
规格 | 安装尺寸(mm) | ||||
D | D1 | L | H | n-φ | |
DN50 | 160 | 125 | 200 | 175 | 4×18 |
DN80 | 195 | 160 | 240 | 200 | 8×18 |
DN100 | 215 | 180 | 280 | 210 | 8×18 |
DN150 | 280 | 240 | 370 | 250 | 8×18 |
DN200 | 335 | 295 | 430 | 290 | 8×18 |
DN250 | 395 | 350 | 520 | 320 | 12×18 |
