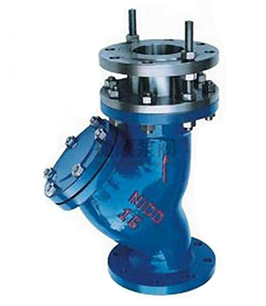

YSTF-Y型拉杆伸缩过滤器产品概述：
Y型拉杆伸缩过滤器是采用新型的设计，把Y型过滤器与伸缩接头组合，结构简单，使用方便，解决了各种不同标准产品的法兰间长度不同而造成固定管道上安装不便的缺陷，Y型拉杆伸缩过滤器主要用于高层建设、多层建筑或工厂内给排水配管，通常安装于减压阀、泄压阀、定水位阀或其它主要设备的进口端，安装了Y型拉杆伸缩过滤器后便于削除管道杂物或安装拆卸以保证阀类或设备之正常使用，介质温度：0~80℃。(法兰尺寸PN1.0MPa按GB4216.4-14标准，PN1.6MPa按GB4216.5-84标准)

Y型拉杆伸缩过滤器特点
1、抗污性强。排污方便；流通面积大。压力损失小：结构简单，体积小，重量轻。
2、滤芯网材质。均为全不锈钢制作。耐腐蚀性强。使用寿命长。
3、过滤网密度：为l0—120目，介质：蒸汽、空气、水、油品、或根据用户要求定做。
4、伸缩型特点：拉伸长度，大位置可移伸100mm。有利于安装方便，提高工作效率
Y型伸缩过滤器是Y型过滤器的一种延伸过滤器，它也是输送介质管道上不可缺少的一种装置,通常安装在减压阀、泄压阀、定水位阀或其它设备的进口端，用来去掉介质中的杂质，以保护阀门及设备的正常使用。

Y型拉杆伸缩过滤器主要技术参数

产品规格：DN15-500	公称压力：1.6-2.5Mpa
伸缩拉杆：镀锌螺杆	止水胶圈：合成橡胶NBR
过滤网密度：1-200目	适用温度：120≤℃
壳体材质：铸铁，铸钢，不锈钢	工作介质：蒸汽、空气、水、油品

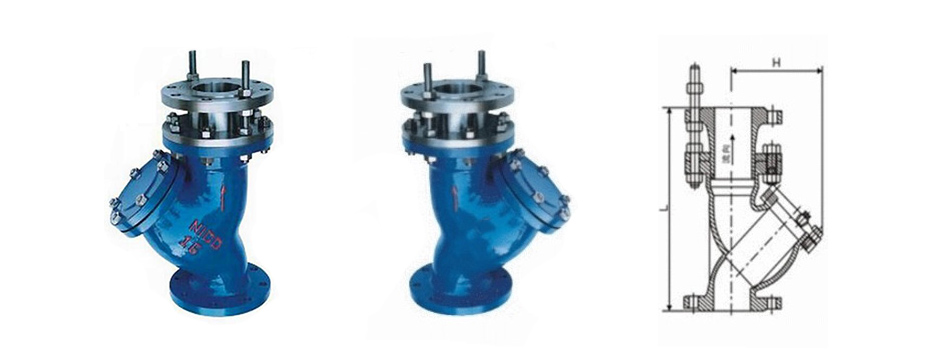

主要外形连接尺寸

公称通径 DN	产品代号	L	H1	H	D		D1		Dn		n
公称通径 DN	产品代号	L	H1	H	1.0MPa	1.6MPa	1.0MPa	1.6MPa	1.0MPa	1.6MPa	1.0MPa	1.6MPa
50	YSTF-0050	300±12	100	145	185	165	125	125	18	4	4	4
80	YSTF-0080	380±15	145	205	200	200	160	160	18	8	8	8
100	YSTF-0100	430±215	165	235	220	220	180	180	18	8	8	8
150	YSTF-0150	550±15	230	320	280	285	240	240	22	8	8	8
200	YSTF-0200	650±25	320	440	340	340	295	295	22	8	8	12
250	YSTF-0250	775±25	370	510	395	405	350	355	26	12	12	12
300	YSTF-0300	900±25	450	550	445	460	400	410	26	12	12	12
350	YSTF-0350	1020±530	500	600	500	520	460	470	28	16	16	16
400	YSTF-0400	1150±030	620	640	565	580	515	525	30	16	16	16
