SLVY型手摇刷式过滤器产品概述：

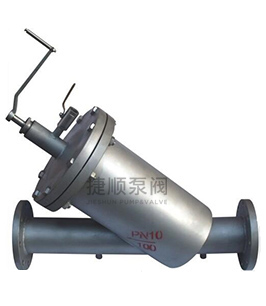

Y型手摇刷式过滤器是一种半自动清洗过滤器（又称免拆卸清洗过滤器），Y型手摇刷式过滤器由骨质尼龙刷及不锈钢部件组成，该部件穿过过滤器盖，刷式装置安装在不锈钢滤网内部，过滤器盖外装一简便的手柄，只需轻轻转动手柄，即能从滤网上刷除微粗杂质通过排污口排出，刷洗过程中水流不中断，不必停机和拆卸过滤器清洗滤网，外壳为碳钢桶体。它的特点就是清洗可在过滤器工作过程中进行，不需要断流不影响设备的正常运行。

一、手摇刷式过滤器工作原理：
Y型手摇刷式过滤器是由碳钢简体、不锈钢滤网、带手柄尼龙刷及排污阀、压力表所作成。水流经过滤器，杂质被拦截，当需要排污时，只要打开排污阀，轻轻转动手柄数圈，即可完成排污，不必拆卸过滤器，清洗内部滤网。

二、手摇刷式过滤器产品特点：
1、手动刷式不停机清洗
2、较大的过滤面积，极小的压损。
3、清洗不断流，特别适用于二十四小时不停机系统。
4、安装灵活，可以水平安装也适应于垂直安装。

三、手摇刷式过滤器主要技术参数：
工作压力：≤1.6Mpa(如需工作压力，订货时请注明)
压力损力：≤0.015Mpa
过滤精度：0.8mm(0.2~3.5mm精度范围均可制造)
工作温度：≤100°C

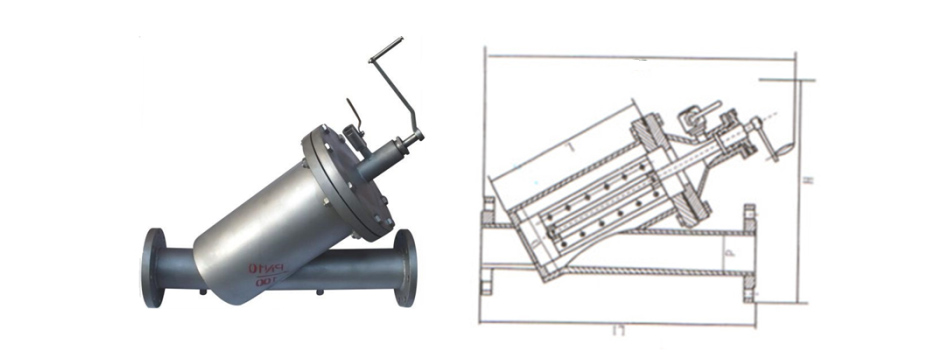

产品结构图

四、手摇刷式过滤器主要外型连接尺寸：

公称通径	L	H	d
40	570	360	3/4"
50	590	360	3/4"
80	700	400	3/4"
100	800	450	3/4"
125	950	510	1"
150	950	570	1-1/4"
200	1080	630	1-1/4"
250	1200	720	1-1/2"
300	1300	800	1-1/2"
350	1530	880	2"

安装与使用：
Y型手摇刷式过滤器可水平或垂直安装，但应注意水流方向与外壳箭头方向应一致，垂直时要求水流方向是自上而下。当进出口压力压差达到0.04MPa时，需打开排污阀，人工轻轻转动手柄刷洗过滤网，直至排污口出水水质变清后停止刷洗和排污，整个排污过程系统可正常运行，无需停机。
